宁夏回族自治区通信管理局关于印发宁夏住宅区和住宅建筑内光纤到户通信配套设施建设实施细则的通知

发布时间:2021-10-19 16:45 来源:宁夏回族自治区通信管理局

宁夏各基础电信运营企业、宁夏广播电视网络有限公司、各房地产开发商

为进一步贯彻落实光纤到户标准,规范宁夏光纤到户工程实施和验收标准,解决光纤接入小区通信管道管孔或桥架资源紧张,减少因各电信经营者不同时施工而造成暗管、桥架、孔洞防火封堵等设施的损坏和安全隐患等问题,切实维护小区用户自由选择权,营造良好的通信网络接入营商环境,结合宁夏实际,特制定《宁夏住宅区和住宅建筑内光纤到户通信配套设施建设实施细则》,印发你们,请认真贯彻执行。本实施细则2021101日起实施



 宁夏回族自治区通信管理局

                              2021918


宁夏住宅区和住宅建筑内光纤到户通信配套设施建设实施细则

第一章  总则

第一条 为进一步贯彻落实光纤到户标准,规范宁夏光纤到户工程实施和验收标准,解决光纤接入小区通信管道管孔或桥架资源紧张,减少因各电信经营者不同时施工而造成暗管、桥架、孔洞防火封堵等设施的损坏和安全隐患等问题,切实维护小区用户自由选择权,营造良好的通信网络接入营商环境,结合宁夏实际,特制定本细则。

第二条 本细则依据《住宅区和住宅建筑内光纤到户通信设施工程设计规范》(GB50846-2012)《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》(GB50847-2012)宁夏回族自治区地方标准《住宅区通信配套设施建设标准》(DB64/483-2017)《宁夏通信配套设施建设项目规划、设计、验收审核工作管理办法》(宁通管〔2021〕26号)《宁夏回族自治区通信管理局关于修订<宁夏通信配套设施建设项目规划、设计、验收审核工作管理办法>审验表格的通知》等编制。

第三条 开发商应委托具备相应通信专业勘察、设计资质和通信施工资质的单位,完成住宅区和住宅建筑内光纤到户通信设施工程的勘察设计和施工等。

第二章  工程勘察、设计原则

第四条 住宅区和住宅建筑内光纤到户通信配套设施建设中,用户接入点设置应遵守以下原则:

(一)低层、多层、中高层、高层建筑按300户为一个配线区,每个配线区设置一个用户接入点。

    (二)别墅按120户为一个配线区,每个配线区设置一个用户接入点。

(三)用户接入点应设置在电信间ODF架或光缆交接箱等一级分光处,如图1所示。

1.光纤到户用户接入点设置图

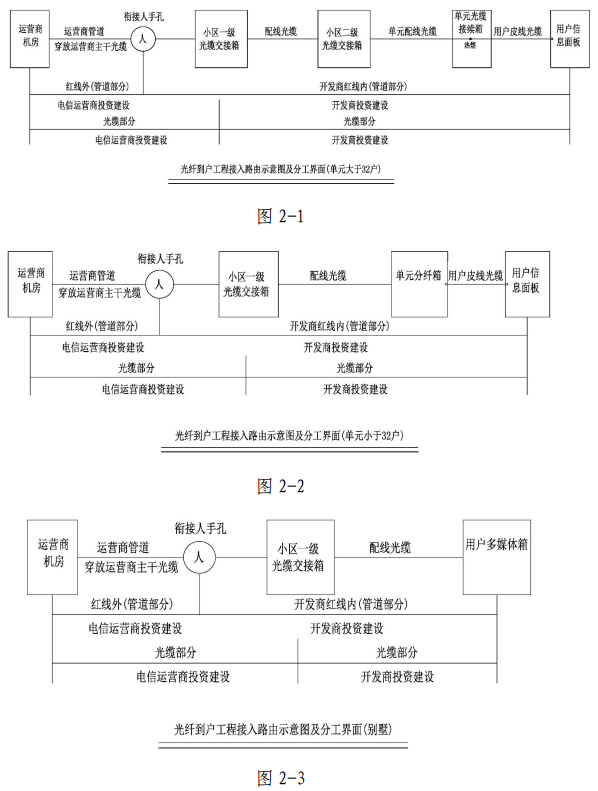

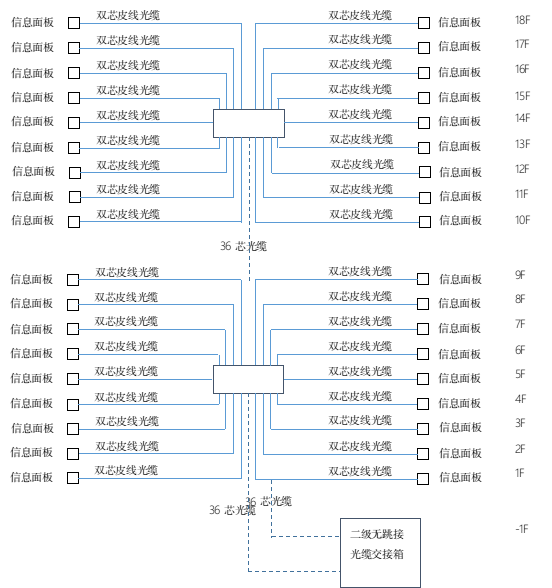

第五条 小区内光纤到户建设接入路由示意图及分工界面(如图2-1、图2-2、图2-3):开发商负责用户接入点至二级光缆交接箱或分纤箱、分纤箱至用户的光缆建设,以及光缆交接箱、光配线架、分纤箱、单元光缆接续箱、家居分配箱的提供与安装;电信经营者负责用户接入点至经营者公共通信网络光缆建设,及光分路器的提供与安装。


第六条 不同住宅类型接入点设置应遵守以下原则:

(一)单个高层住宅建筑作为独立配线区时,用户接入点应设于本建筑物内的电信间,设置要点:

1.住户数达不到300户时,临近的几栋高层住宅建筑组成为一个光纤配线区,共用一个电信间,电信间应该设置在几栋住宅建筑较为中心位置的建筑内。

2.当住宅区只有一个光纤配线区时,用户接入点可设置在设备间(不设电信间)。

(二)低层、多层、中高层住宅建筑组成配线区时,用户接入点应设于本配线区共用电信间,设置要点:

1.一个住宅区的住户小于300户时,只设一个用户接入点,接入点宜设于设备间(不设电信间)。

2.一个住宅区的住户小于144户时(不设设备间):

——用户接入点可设置在住宅区的其中某单元首层公共楼梯间;

——优先考虑采用墙体壁龛安装方式,结构不允许时,可采用墙挂式;

——应按共箱体考虑配线箱的规格。

(三)由别墅组成配线区时,用户接入点应设于光缆交接箱或设备间,设置要点:

1.住宅区规模小于120户,用户接入点设于设备间。

2.采用室外交接箱为用户接入点时,交接箱应设置在所辖用户的中心区域处。

第七条 设计文件中应明确以下内容:

(一室内配线机柜/架/箱安装要求

1.配线机柜/架应安装在设备间、电信间。

2.墙挂式或壁嵌式配线箱应安装在建筑单元一层或负一层等公共部位,不应安装于人行楼梯踏步侧墙上。

3.应明确室内配线机柜/架/箱抗震设防等级和强制性标准要求。

(二)用户光纤两端(用户端至二级光分路器两端)均制作安装光纤连接器

(三)应明确配线光缆、用户光纤衰耗,光缆交接箱、配线箱接地方式及接地低电阻等验收标准。

(四)应明确通信管道试通方法和要求。

 用户光缆配线交接模

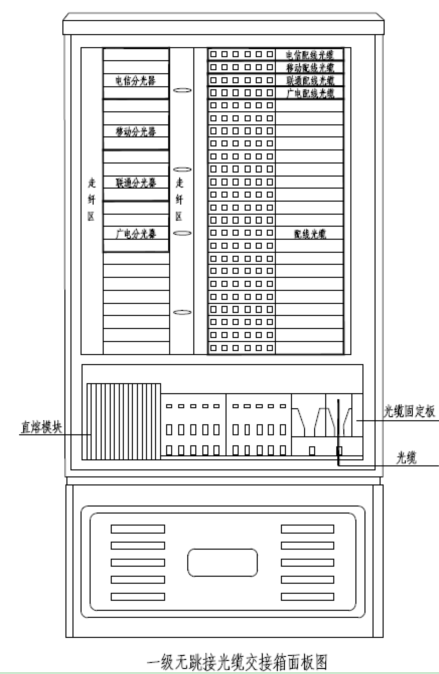

(一)光缆一级分光设备(ODF、光缆交接箱)采用共架(箱)模式即:应满足至少四家电信经营者接入的要求。

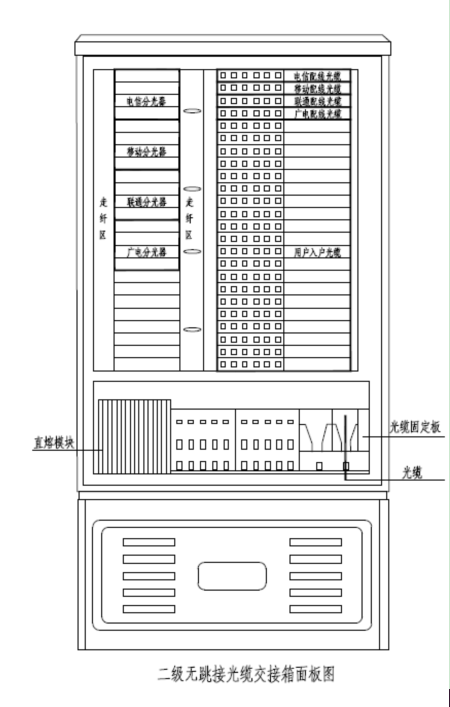

(二)单元住户大于32户住宅光缆二级分光设备采用四合一光缆交接箱模式,即:应满足至少四家电信经营者接入的要求。







光缆选用

(一)光纤选用

用户接入点至楼层配线箱之间的用户光缆应采用G.652D单模光纤。

分纤箱或单元光缆接续箱至家居信息箱之间的入户光缆应采用G.657A单模2芯光纤

(二)光缆选用

室内光缆宜采用干式+非延燃外护层等结构。

室内外用光缆宜采用干式+防潮层+非延燃外护层等结构。

(三)用户光纤终端:采用FC、SC光纤连接器。

(四)入户光缆的选用

1.根据应用外部环境选择。

别墅区:选用低烟无卤阻燃聚烯烃护套、室内外引入光缆。

低层、多层、中高层及高层楼内:选用低烟无卤阻燃聚烯烃护套、室内引入光缆。

2.根据楼内管网的安装环境选择光纤子类:拐弯多、角度小的环境,选用B6.a2(G657A2)光纤。

3.根据楼内管网的安装环境选择“引入光缆”需承受的能力。

敷设方式

允许拉伸力(最小值)

适用光缆型号

FST(N)

FLT(N)

室内引入(Ⅰ)

80

40

GJXFH

室内引入(Ⅱ)

120

60

GJXH

室内引入(Ⅲ)

200

100

GJXH

管道引入(室内外)

600

300

GJYXH03、GJYXH、GJYXFHA

同一结构型式的引入缆可有不同的拉伸力要求,设计时应详细标明。

产品标准:《接入网用蝶形引入光缆》

(五)用户光缆的选用

1.根据应用外部环境选择

1)别墅区:当用户接入点配线设备设在室外时,采用室外光缆;当用户接入点配线设备设在设备间时,采用“接入网用室内外光缆”。

2)低层、多层、中高层:采用“接入网用室内外光缆”。

3)高层楼内:采用接入网室内光缆系统产品。

2.根据选的用户汇方式和备用纤的配置方式选择光缆的结构型式:

1)当采用掏纤式汇聚用户时,如果每个分纤箱分别预留备纤,可选用适用于掏纤的层绞式光缆或骨架结构光缆。

2)当采用掏纤式汇聚用户时,如果全缆共享备纤,宜选用骨架式结构光缆。

产品标准:

1.《室内光缆系列第四部分多芯光缆》

2.《接入网用室内外光缆》

3.《层绞式通用室外光缆》

(六)尾纤的选用

光纤连接器的类型应在(LC、SC、FC)三种类型中选用,与当地电信业务经营者目前普遍采用的类型相一致,建议选用FC、SC类型。

      产品标准:

《光纤活动连接器第一部分:LC型》

《光纤活动连接器第三部分:SC型》

《光纤活动连接器第四部分:FC型》

 接入点配线设备选择

(一)光缆交接箱(别墅区)

1.设备位置选择:所辖区域的中心,便于用户光缆汇聚、利于施工和维护操作的位置。

2.结构配置要求

1)采用“四合一”结构:四家电信业务者+用户终端区。

2)用户终端盘应安装有带端帽的连接器。

3)电信业务经营者区宜配置带尾纤的光分路器盘。

3.安装底座要求:底座应采用强度不低于C20的混凝土浇注,应同步安装防雷地线,接地电阻不应大于10Ω。

4.外型尺寸不宜超过1600mm×1200mm×600mm(高×宽×深)。

5.产品标准:《通信光缆交接箱》。

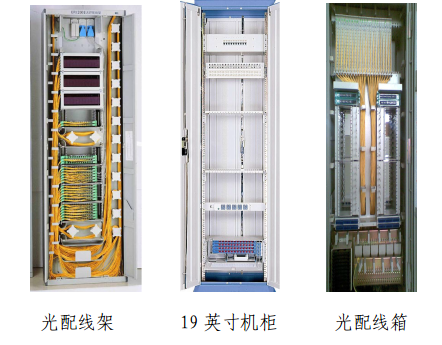

(二)光缆配线机柜/架/箱(室内配线用)



1.配线设备配置要求

1)模块类型与容量应按引入光缆的类型及光纤芯数配置。

2)交换局侧与用户侧配线模块之间应能通过跳纤互通。

3)用户光缆小于144芯时,宜共用配线箱,各电信业务经营者的配线模块应在配线箱内分区域安装。

2.安装要求

壁嵌式箱底边距地不宜小于1.5m,墙挂式箱底边离地宜为1.8m以上。机架安装必须满足抗震加固要求。

3.分纤箱选用

1)根据安装环境选择以下合适产品:安装方式有落地、架空或壁挂供选用;外壳材料有塑料外壳和金属外壳供用;使用环境有室外型和室内型供选用。

2)确定分纤数量、标注需配置的光纤接头数(不需配置光纤活动连接器)。

3)产品标准:《光缆分纤箱》

4)安装要求:在公共场所壁挂式安装,箱体底面距地不宜小于1.8m。

5)分纤箱外形尺寸不宜超过1000mm×800mm×600 mm(高×宽×深)。

第十 通信管道井位置、外观及尺寸

(一)衔接井位置需便于与公网管道衔接,开发商应提前与电信运营商沟通,通信井砌筑应符合通信光缆接入要求,井内整洁干净,内壁做好批荡处理,光(电)缆托架、拉力环、积水罐安装齐全、规范。衔接井及主管道井内部尺寸(长x宽x深)应不小于1200x900x1100(mm);分支管道井内部尺寸(长x宽x深)应不小于800x500x1000(mm)。

(二)通信管道井不得与强电同井。

第十 管道数量及敷设要求

(一)地下通信管道的管孔应根据敷设线缆种类及数量选用,可选择单孔管、单孔管内穿放子管或多孔管,采用塑料或钢管。

(二)每一条光缆应单独占用多孔管的一个管孔或单孔管内的一个子管。

(三)地下通信管道至少应满足三个业务经营者需要3孔+至少1个预留备用管孔。

(四)管道离井底部不少于400mm,离井顶部不少于300mm。

第十 衔接井至设备间/电信间桥架尺寸及安装要求

(一)楼内槽盒、梯架、预埋导管等应符合综合布线系统工程验收规范GB50312的规定,主线槽宽度宜选用200——400mm,线槽转弯处使用拐弯专用槽连接,不得出现直角。线槽易视面标注“国标光纤”字样和指向设备间/电信间的箭头,标注间隔在10——15m之间,且转弯处、过墙进出口处必须喷字。

)管道光缆出管孔150mm以内不得做弯曲处理。

)沿建筑物外墙敷设的光缆宜采用钢管保护,钢管出土部分不小于2.5m。

第十 电信间/设备间

(一)应设置等电位接地端子板,接地电阻值不应大于10欧;机柜应就近接地,应采用16mm² 多股铜线接地。

(二)梁下净高不应小于2.5m。

(三)应具备带保护接地的单相交流电源插座和照明系统。

(四)设备间宜采用防火外开双扇门,门宽不应小于1.2m,电信间宜采用放火外开单扇门,门宽不应小于1m。

(五)应采取防尘措施,地面采用水泥地面刷漆或铺地砖。

(七)通信线缆与电源线应分开敷设。

)走线架应可靠接地,每隔5m用16mm² 多股铜线接地。

)走线架应配置尾纤槽,用于开发商和运营商机柜之间的尾纤连接,尾纤槽应与走线架牢固连接;尾纤槽应配置相应管口和引纤套管到各机架。

第十  光纤配线架(ODF)

(一)300户以上楼盘需采用立式ODF机架。

(二)ODF机架需采用地螺丝固定。

(三)有架空活动地板时,应按设备机柜的底平面尺寸制作底座,底座应直接与地面固定,机柜应固定在底座上。

(四)机柜的主要维护操作侧的净空不应小于800mm。

(五)机柜顶部应与走线架用角铁连接牢固。

(六)架内光纤连接线余长不宜超过1m,架内和架间分别走线,布放整齐。

ODF架防雷接地要求

1.ODF架外壳设备保护地应采用16mm² 以上的多股铜线接到机房设备专用地排(保护接地)。

2.光缆加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后,并与机架绝缘后再采用16mm² 以上的多股铜线接到机房ODF专用地排(防雷接地)。

3.ODF保护地排和防雷地排必须分开,最后汇接到机房总地排。

4.ODF走线架保护地直接汇接到机房总地排。

第十 单元光缆接续箱(楼层分纤箱(ODB))

(一)楼层分纤箱采用直熔型。

(二)直熔型分纤箱用于楼道、弱电间等场所,用于光缆与入户蝶型光缆的熔接,箱体具备光缆固定位置,可放置熔纤盘,箱体容量为12--48芯。箱底离地高度为1.5m±30mm。

(三)分纤箱外用户光缆和入户光缆需留5m,并用膨胀螺丝以3点固定方式绑扎牢固。

(四)分纤箱内用户光缆和入户皮线光缆需预留1米

第十 家居信息箱

(一)信息箱配置应至少满足高速上网、语音、有线电视业务需要,并在房屋建造时同步完成。

(二)箱体具备接地装置。

(三)箱体底边距地高度宜为500mm,建议安装在客厅进门处配电箱下方,要求有电源箱到家居信息箱的连接管道

(四)箱体嵌入墙体部分为不锈钢质地,面板应为阻燃绝缘塑料质地。

(五)箱内应配备至少2个三位单相交流电源插座,入户光缆应有盘纤位置,内含设备支架,可安装ONU或光猫、数据、语音配线模块。

(六)箱内应预留1m的线缆盘留空间,线缆排列整齐,绑扎松紧适度,入户光缆在箱内预留1m,尾端应成端固定接头并挂牌,标示房号、ODB、ODF等信息,挂牌内容同分纤箱。

(七)引入导管不宜少于2根、导管内宜穿不少于一根带线。

第十  光缆交接箱

(一)应安装在水泥底座上,箱体与底座应用地脚螺丝连接牢固,缝隙应用水泥抹八字。

(二)水泥底座与人(手)孔之间应采用管道连接。

(三)光缆交接箱应严格防潮,设备和光缆安装完毕后,应封堵管孔缝隙和空管孔。

十九 光配线架、柜、箱尾纤布放

)架(柜、箱)内以1米长的尾纤为宜,最长不超过1.5米;避免造成纤材浪费和箱内跳纤拥堵。

)尾纤盘绕,需直径大于6CM。

第二十条 设计资料应具备以下图纸:

(一)设备间、电信间平面图

(二)通信管道路由开挖断面图

1.标注管道路由所连接的用户接入点(电信间)、设备间和与公网衔接的互通/手孔;

2.标注管道段的管孔数量及规格;

3.标注配置人/手孔编号及型号规格等信息。

(三)利用桥架穿放光缆的绘制桥架光缆路由图

)光缆(含用户光缆)施工

1.每个用户接入点必须有光缆路由及配线图;

2.光缆应覆盖到本交接区域的所有独立网络功能区间;

3.应标注敷设方式、光缆光纤型号芯数及光缆型号、数量、长度等信息;

4.光纤纤芯数量应留有不少于10%的余量。

)光缆(含用户光缆)线路图

ODF架或光缆交接箱成端面板

(六)单元二级光缆交接箱或分纤箱面板、端子分配图

第三章  光纤到户工程施工要求

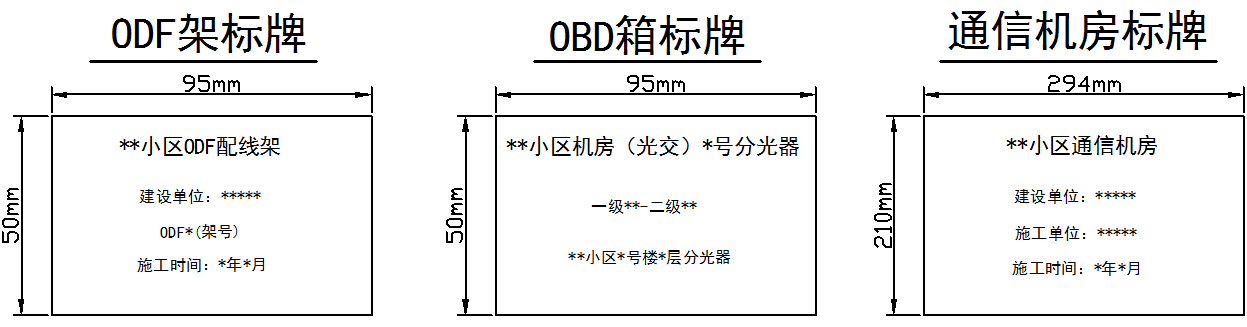

 光纤到户工程的线缆、设备、设施应进行统一标识,如下。


 人(手)孔及作业坑井盖不得带有广电、运营商、强电标识,建议标注“XXX光纤到户”字样并编号,XXX为小区或园区名称。

第二十三条 电信间一级光交/ODF和二级光交/ODF/OBD机柜门内需粘贴端子表,要求如下:

(一)电信间一级光交/ODF机柜门标示对应的光交序号、光缆名称局向光纤号、备用预留纤芯等。格式如下所示。

光交序号

盘序

位置

1

2

3

4

5

6

7

8

9

10

11

12

光缆名称

GJ*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

*盘

局向光纤号













至*

)电信间二级光交/ODF/OBD机柜标示对应的光交/ODF/OBD序号、光缆路由、盘号、房号、线序、备用预留纤芯等。格式如下所示。

设备序号

光缆路由

盘序

位置

1

2

3

4

5

6

7

8

9

10

11

12

光交/ODF/OBD*

**小区机房至*栋*层弱电井(*芯光缆)ODB*

*盘

机房













配线间













房号













*盘

机房













配线间













房号













*盘

机房













配线间













房号













*盘

机房













配线间













房号













*盘

机房













配线间













房号













*盘

机房













配线间













房号













第二十四条 施工要求

(一)施工单位要严格按照国家相关标准、规范及设计文件要求进行施工。

人手井内光缆需挂牌标识。

)管道光缆引入建筑物时,应设置标识并加装引入保护管,光缆敷设完成后,在引入管两端应采取封堵措施。

)走线架、线槽穿墙及楼板孔洞处应采用放火材料封堵,并应做防水处理。

ODF熔纤盘左侧使用数字由上到下编排熔纤盘盘号。

ODF熔纤盘端子建议使用FC/SC适配器,并盖好端帽。

)用户光缆进入分纤箱内后应在光缆固定位缠绕多层胶布并固定牢靠,光缆加强芯固定在箱内螺钉处。

)用户光缆引入熔纤盘需有软管保护,熔纤盘内接线端子需固定在插槽内。

)分纤箱光缆入口处应用防火泥封堵。

)进出分纤箱的光缆固定后需套波纹管保护。

(十)纤芯直熔后入户纤芯出熔纤盘的位置应与用户光缆同侧,以便于纤芯盘留和熔接。

十二)光纤跳线走线横平竖直,自然、整齐、不受力。避免交叉、牵拉、挤压、扭绞现象。箱内跳纤盘绕整齐、固定绑扎。

十三)法兰盘上不使用的端口,防尘帽需盖好。

十四)尾纤跳线按走线路由规则布放,横平竖直,全部落入走线环。对于冗余跳纤须在走线环中绕至合适长度,松紧适度,做到整齐、美观。

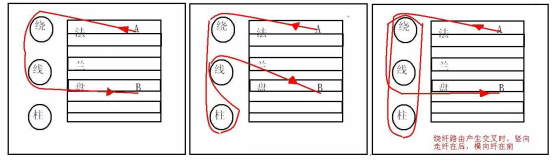

十五)根据尾纤的长短,可以有三种绕线方式:

十六)如尾纤路由交叉不可避免时,应采取所有竖向走纤在后,横向走纤在前的方式,将所有尾纤理顺。

第二十五条 工程标识要求

(一)工程标识应采用光纤到户国标工程统一标识

    (二)标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。

    (三)电信间ODF机柜应粘贴统一标识,明确标识楼盘名称、机柜所在位置、覆盖范围、用户数、机柜编号等信息,格式如下所示。

    ()电信间ODF机柜光缆需挂牌。标示项目名称、施工单位、楼宇名称、起点终点、纤芯数、项目时间等信息,格式如下所示。


      (五)ODF熔纤盘右侧需贴标签标明用户光缆到达楼层位置、芯数,线序等信息,格式如下所示。

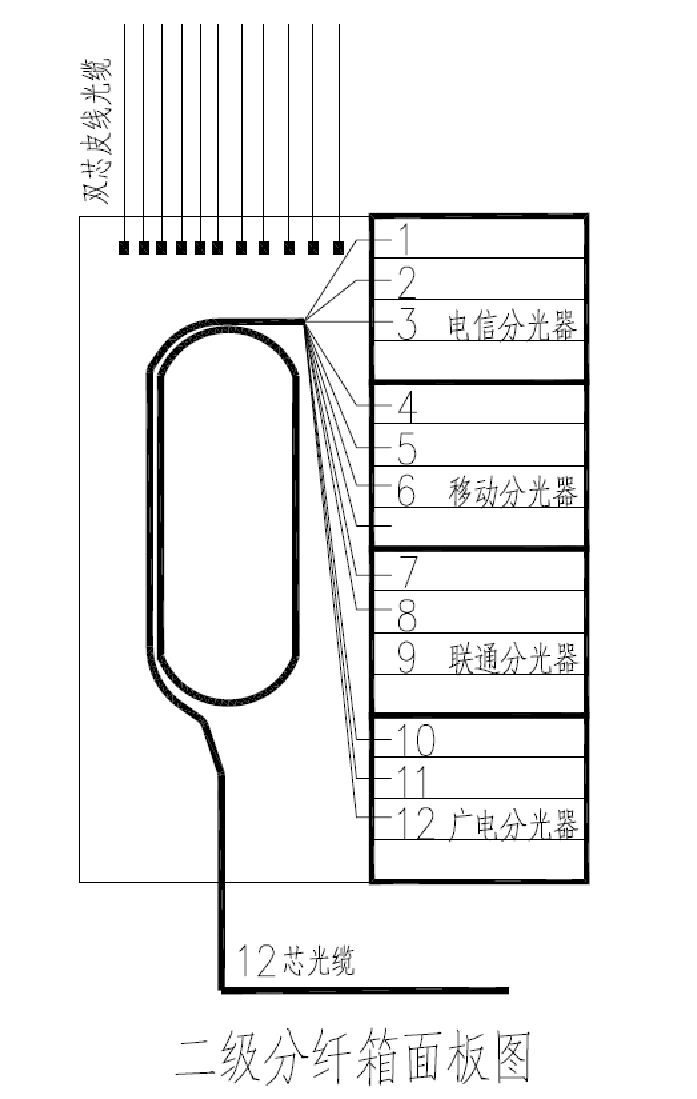

    ()分纤箱内需粘贴端子面板图,标示每芯所对应的ODF、ODB、房间号、备用纤芯等信息,格式参照ODF端子图。

)分纤箱面板应粘贴光纤到户国标工程统一标识,并需挂标识牌,明确标识楼盘名称、分纤箱所在位置、管辖范围、用户数、分纤箱编号等信息,格式如下。


(八)分纤箱外用户光缆需挂牌,标示项目名称、施工单位、楼宇名称、起点终点、纤芯数、项目时间等信息,如下图所示。



    (九)入户皮线光缆需在两端挂牌,标示房号和相关ODB及ODF信息,格式如下。

第二十 施工单位应按要求对配线光缆光纤衰耗,入户光缆(皮线)光纤衰耗,光缆交接箱、分纤箱对地绝缘电阻进行测试,对全段通信管道进行试通,如实填写测试记录和试通记录(详见附件1),建设单位项目负责人或委托监理应在现场进行监督并签字。

(一)配线光缆光纤衰耗应测试敷设全部光缆的全部纤芯;

(二)入户光缆(皮线)光纤衰耗应测试敷设全部入户光缆;

(三)光缆交接箱、分纤箱对地绝缘电阻应测全部箱体;

(四)通信管道人(手)孔及管道试通应试通全部管孔。

第二十 竣工资料应具备以下图纸:

(一)设备间、电信间平面图

(二)通信管道路由开挖断面图

1.标注管道路由所连接的用户接入点(电信间)、设备间和与公网衔接的互通/手孔;

2.标注管道段的管孔数量及规格;

3.标注配置人/手孔编号及型号规格等信息。

(三)利用桥架穿放光缆的绘制桥架光缆路由图

)光缆(含用户光缆)施工

1.每个用户接入点必须有光缆路由及配线图;

2.光缆应覆盖到本交接区域的所有独立网络功能区间;

3.应标注敷设方式、光缆光纤型号芯数及光缆型号、数量、长度等信息;

4.光纤纤芯数量应留有不少于10%的余量。

)光缆(含用户光缆)线路图

ODF架或光缆交接箱成端面板

(六)单元二级光缆交接箱或分纤箱面板、端子分配图

(七)配线光缆光纤衰耗测试记录

(八)入户光缆(皮线)光纤衰耗测试记录

(九)光缆交接箱、分纤箱对地绝缘电阻测试记录

(十)管道试通记录

 工程竣工验收

第二十 申请工程验收的条件

(一)完成建设项目总平面图通信配套设施规划审核设计审核,未规划审核设计审核的需按要求进行补录。

(二)按照设计文件要求完成配线光缆、用户光纤衰耗,光缆交接箱、配线箱接地低阻等验收测试并形成正式竣工文件。

(三)需通过通信云办公系统填写并提交验收申请。

第二十 现场验收人员和工器具要求

建设项目通信配套设施工程竣工验收时开发商应安排本单位人员到验收现场,并组织参建单位相关人员配合验收工作,提供检查所使用的工器具,开发商本单位人员未到场或验收时未提供以下资料、未准备验收工器具的,验收专家可在审核意见表在“其他问题”项内填写不满足验收的具体内容并退回。

验收工器具包括:稳定光源及光功率计、光纤熔接机、红光笔、卷尺、测距工具、井钩子、穿管器、绝缘梯。

十条 现场验收资料要求

验收现场开发商应提供以下资料:

(一)建设项目总平面图通信配套设施规划审核意见书正式文件。

(二)建设项目施工图通信配套设施设计审核意见书正式文件。

(三)全套设计文件正式文件。

(四)全套竣工技术资料正式文件。


附件1:配线光缆光纤衰耗测试记录.xlsx

附件2:入户光缆(皮线)光纤衰耗测试记录.xlsx

附件3:光缆交接箱、分纤箱对地绝缘电阻测试记录.xlsx

附件4:通信管道人(手)孔及管道试通验收记录.xlsx
